概 述

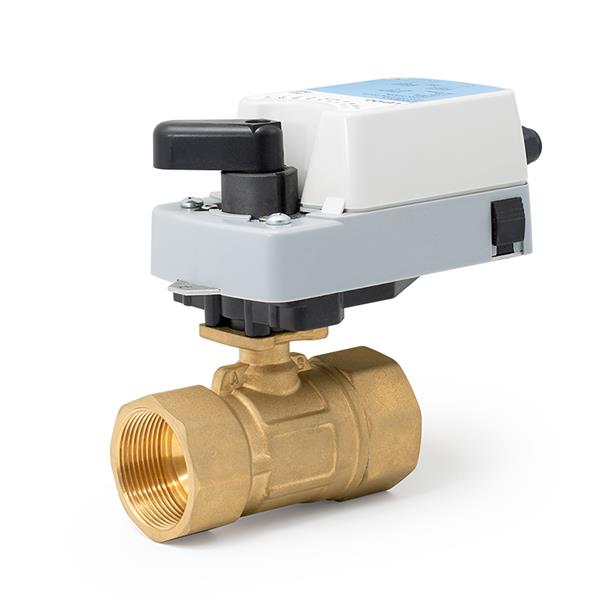

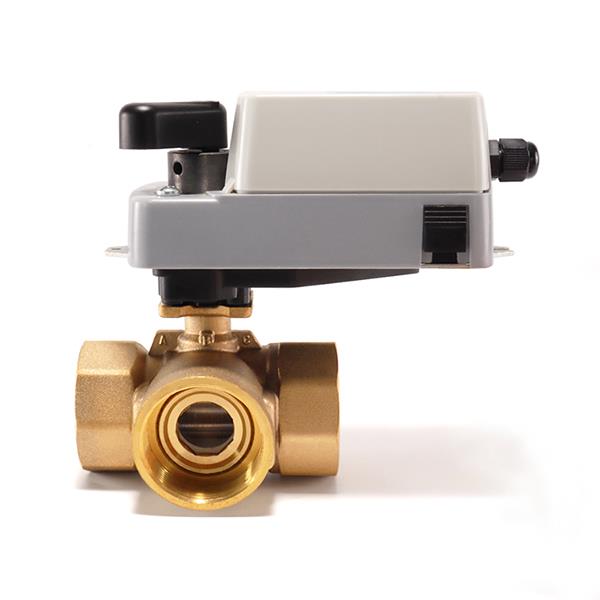

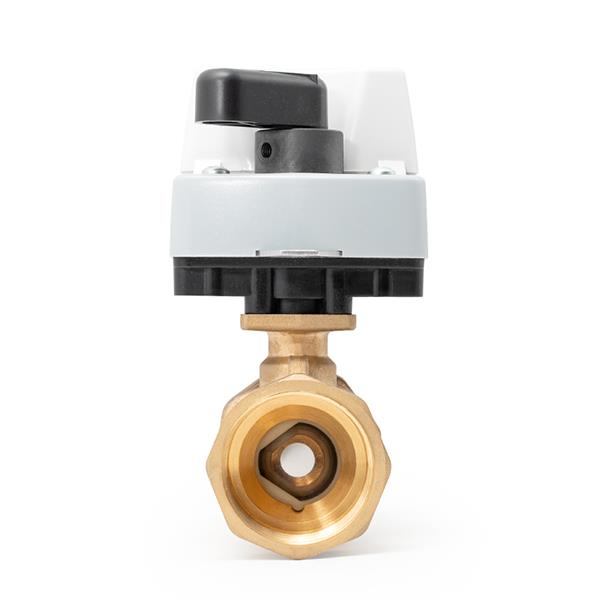

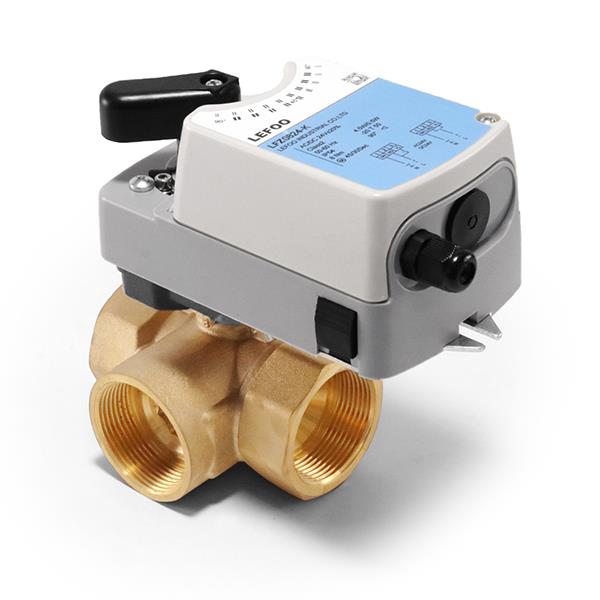

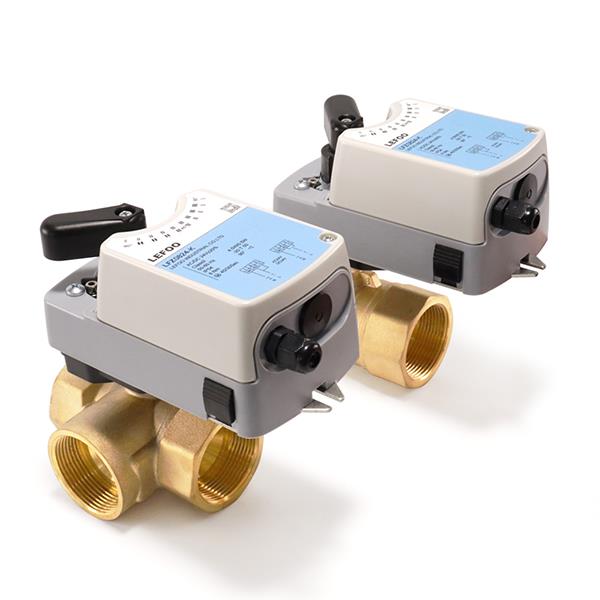

暖通空調工程中，水系統中作為自控閥門使用?？烧{(diào)流量比，可靠性高，壽命長，LFZ-DQ電動調節球閥采用石墨增強閥體密封圈，雙重EPDM閥桿密封圈。內置一體式配流蝶，不怕反向壓差。等百分比流量特性。高關斷力1.4MPa。額定工作壓力PN20。最大工作壓差0.35Mpa。帶有手動執行器短接按鈕。-5至121°C工作溫度。適用于中央空調、供熱冷熱水系統、蒸汽加濕等。
技術參數
常規 數值 常規 數值
口徑范圍
DN15-DN150
旋轉角度
0-90°
連接方式
DN15-DN50(內螺紋連接)DN65-DN150(法蘭連接)
安裝位置
垂直安裝
介質
冷熱水，不飽和蒸汽，百分之五十乙醇水等
流量特性
等百分比
介質溫度范圍
-5℃到120℃
閥體承壓
1.6Mpa法蘭2.0Mpa螺紋
閥門可調比
>100
閥體材料
鍛造黃銅(螺紋)球墨鑄鐵(法蘭)
泄漏率
(出廠無泄漏)
閥芯材料
304不銹鋼
最大允許壓差
0.35Mpa
閥桿材料
304不銹鋼
最大關閉壓差
1.4Mpa
密封圈
EPDM
型號 口徑 兩通流量 三通分支流量 供電電壓 控制信號 選配F輔助開關
LFZ-DQ 15
DN 15
4.0
2.5
AC/DC24V/230V
開關/調節
一組輔助開關
LFZ-DQ 20
DN 20
4.0
2.5
AC/DC24V/230V
開關/調節
一組輔助開關
LFZ-DQ 25
DN 25
10.0
6.3
AC/DC24V/230V
開關/調節
兩組輔助開關
LFZ-DQ 32
DN 32
16.0
10.0
AC/DC24V/230V
開關/調節
兩組輔助開關
LFZ-DQ 40
DN 40
25.0
16.0
AC/DC24V/230V
開關調節
兩組輔助開關
LFZ-DQ 50
DN 50
40.0
25.0
AC/DC24V/230V
開關/調節
兩組輔助開關
LFZ-DQ 65
DN 65
63.0
/
AC/DC24V/230V
開關/調節
兩組輔助開關
LFZ-DQ 80
DN 80
100.0
/
AC/DC24V/230V
開關調節
兩組輔助開關
LFZ-DQ 100
DN 100
160.0
/
AC/DC24V/230V
開關/調節
兩組輔助開關
LFZ-DQ 125
DN 125
250.0
/
AC/DC24V/230V
開大/調節
兩組輔助開關
LFZ-DQ150
DN 150
400.0
/
AC/DC24V/230V
開關/調節
兩組輔助開關
選型表
