概述

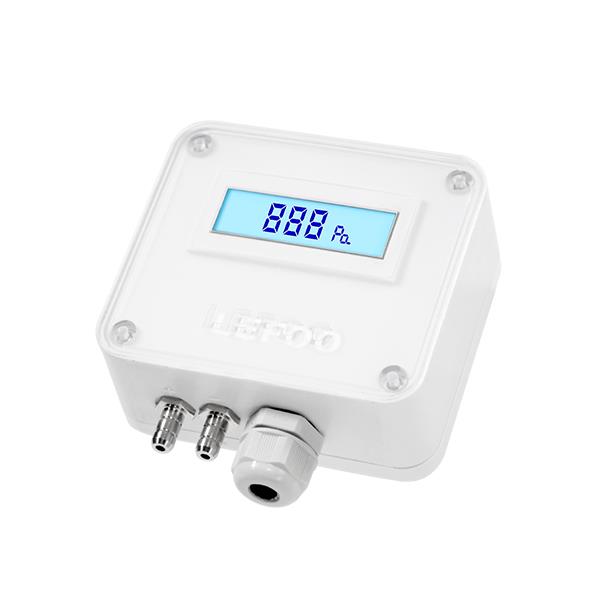

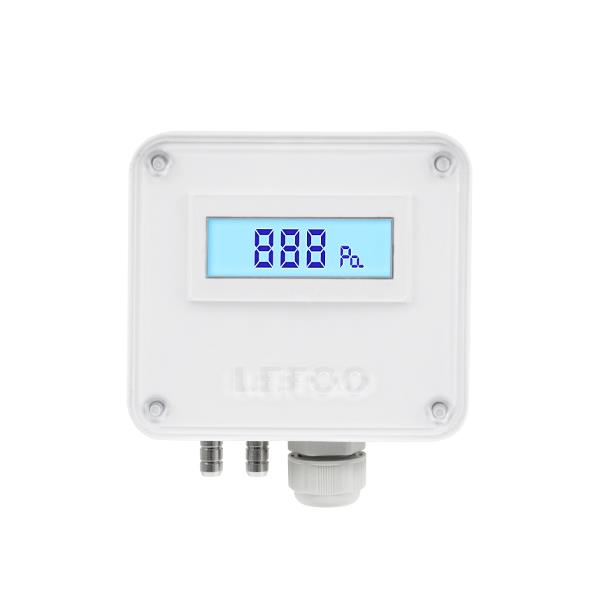

LFM11系列微差壓傳感器/變送器是檢測差壓或表壓壓力,并把這個壓力值轉換為成比例的電信號輸出,用于智能樓宇能源管理系統,起到測量樓宇增壓和空氣流動控制所需的精確壓力和流量。廣泛用于空氣或中性氣體的監測,多種壓力單位、量程可切換。采用進口微壓芯體,數字型壓力采集及溫度補償方式具有壓力反應靈敏,長期穩定輸出,溫度性能優越等特性。
技術參數
壓力量程 |
±100Pa,±1000Pa,±10000Pa |
||||
過載壓力 |
5KPa(LFM116),10KPa(LFM110);80KPa(LFM112); |
||||
精度 |
±1%F.S |
||||
儲存溫度 |
-20℃~70℃ |
||||
補償溫度 |
-10℃~60℃ |
||||
響應時間 |
0.5s/1s/2s/4s |
||||
防護等級 |
IP54 |
||||
壓力接口 |
金屬倒刺接口,? 6.2 mm |
||||
電器連接 |
二線制 |
三線制 |
四線制 |
五線制 |
六線制 |
4~20mA (無背光) |
0~5V 0~10V |
RS485 |
0~10VDC RS485 |
4~20mA 0~5/10VDC |
|
供電電源 |
12~30VDC |
16~30VDC |
12~30VDC |
16~30VDC |
16~30VDC |
功耗 |
≤1.5W |
||||
通訊 |
RS-485標準接口,Modbus RTU協議 |
||||
認證項目 |
ROHS認證,歐盟CE認證 |
||||
電磁兼容性 |
電磁放射:EN50081-1/-2;電磁靈敏度:EN50082-2 |
||||
防雷擊 |
空氣傳導耐壓8000V,外殼、電纜傳導耐壓4000V(可根據需求定制) |
||||
顯示方式 |
LCD背光數字顯示 |
||||
重量 |
166g |
選型說明
代號及說明
備注
LFM11
型號
6
-100~100Pa
壓力范圍
0
-1000~1000Pa
2
-10000~10000Pa
O
有顯示屏
顯示功能
N
無顯示屏
A
4~20mA和0~10V(同時輸出)
輸出類型
B
4~20mA(兩線制)(無背光)
C
0~10V(三線制
D
0~5V(三線制)
E
RS-485通訊
F
0~10V&RS485
C
±1.0%FS
精度等級
LFM11 0 O B C
選型舉例
撥碼開關未撥到位,下電重撥后重新啟動。
2、加壓后壓力顯示或輸出值無變化(多顯示為0或者FULL)或變化不準。
①加載壓力是否超過爆破壓力直接沖壞壓力芯體;
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體);
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏;
④使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍-10~60℃);
⑤有無在加壓情況下進行清零誤操作,如有則在確定無輸入壓力狀態下再次清零;
⑥有無對設置按鈕進行誤操作(設置按鈕有防誤操作機制,即設置點壓力值必須從小往大遞增才能最后設置成功,需在高精壓力源下進行校準設置,不推薦客戶自行校準,如因校準操作造成偏差,則需返廠重校)。
3、壓力顯示值正常,無輸出模擬量或模擬量輸出不準。
①檢查輸出線連接是否正常;
②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連);
③檢查負載電阻選用是否恰當。
4、零點壓力值有輕微漂移。
①待漂移穩定后進行清零操作。
如上述方法無法消除故障,則與廠家聯系!
