概 述

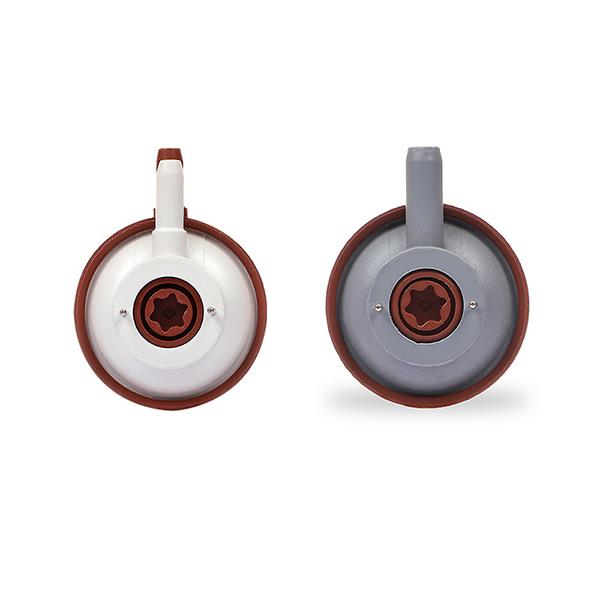

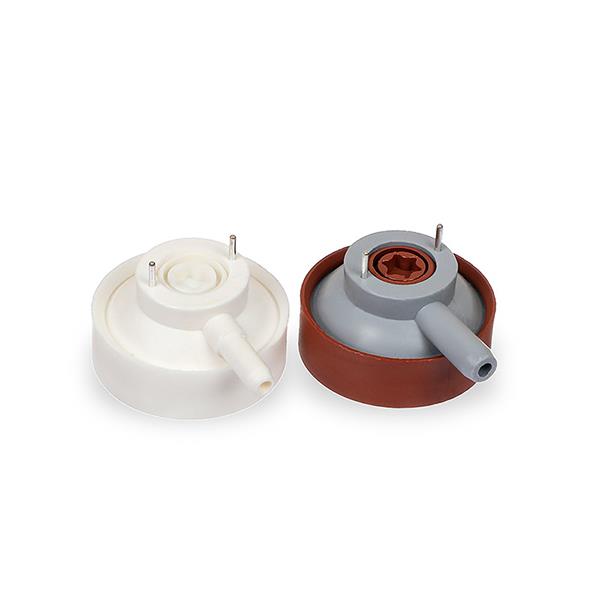

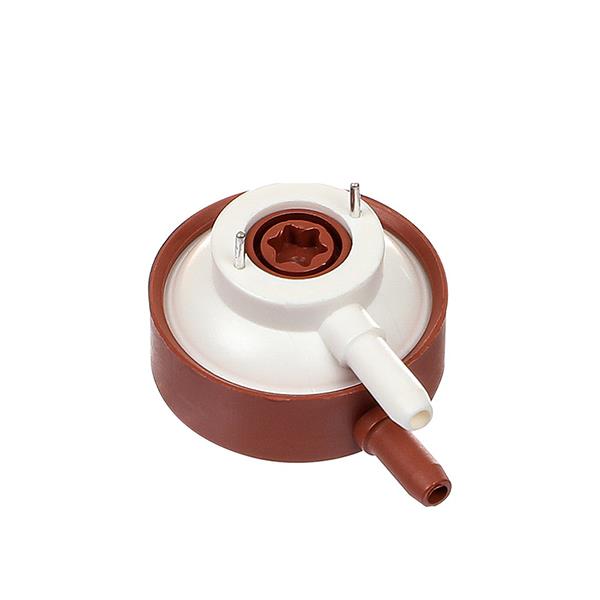

LFS-02系列壓力開關作為壓力系統的控制部件性能穩定、可靠，可用于檢測正壓或負壓而幾乎無任何滯后。該開關的設計使其空氣接口可以以任何角度旋轉，接線方式除直接焊接在印刷電路板上外，還可以配接電線和接插端子。
LFS-02訂貨編號
LFS-0 2 0 0 0 W10 R135 - V90
A B C D F F 以mbar 為單位的壓力設定點
A接口類型
B接處部件
C接口尺寸
D接線
E接口旋轉角度
F壓設定點
D=帶正負壓接口
0=黃銅鍍銀
0=4mm直插管
0=不帶接線
0=對齊
V90=負壓90mbar
0=只帶負壓接口
G=黃銅鍍金
B=5mm直插管
Wxx=接線長度
Rxx=角度(xx度)
P90=正壓90mbar
/
/
/
單為英寸
如：R135=135°
/
/
/
/
如：W10=10英寸接線
/
/
/
/
/
端子可按客戶要求提供
/
/
技術參數
型號 LFS-02
介質
非腐蝕性氣體，無凝結水(正壓)
電氣功能
單極控制(常開)
額定電流、電壓
250mA,250V~
環境溫度
-10℃~+90℃
電氣連接
焊接腳直徑1.0mm,間距12.5mm;或可配接線和接插端子
壓力范圍
正壓：5-800mbar;負壓：5-800mbar
最大工作壓力
正壓：1000mbar;負壓：1000mbar
接口形式
外徑4mm或5mm
