概 述

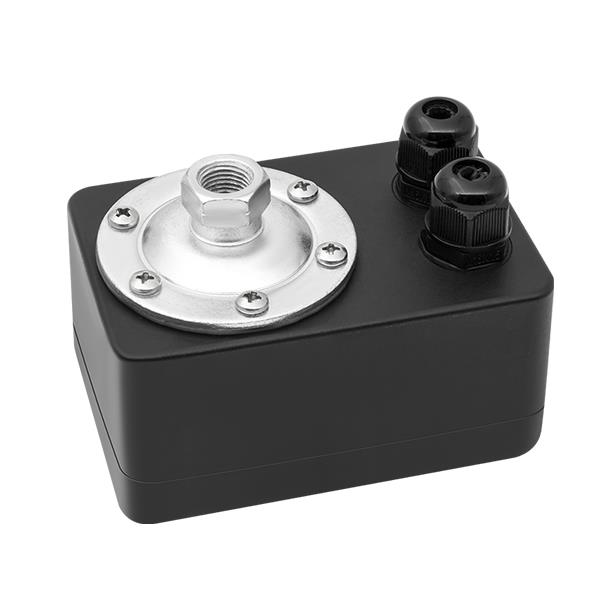

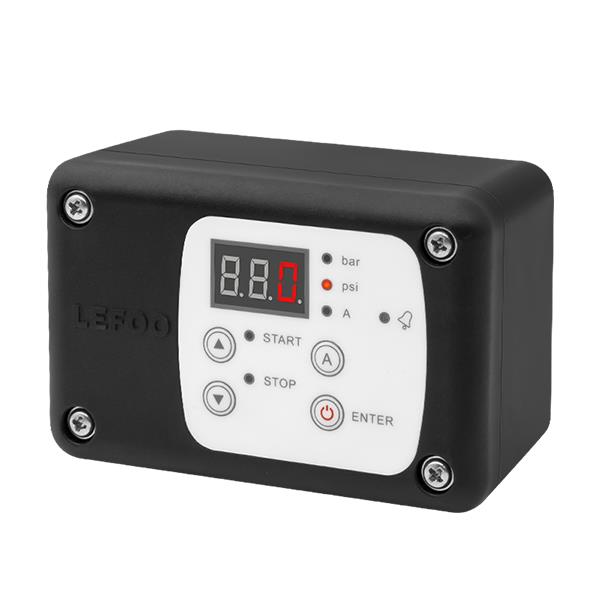

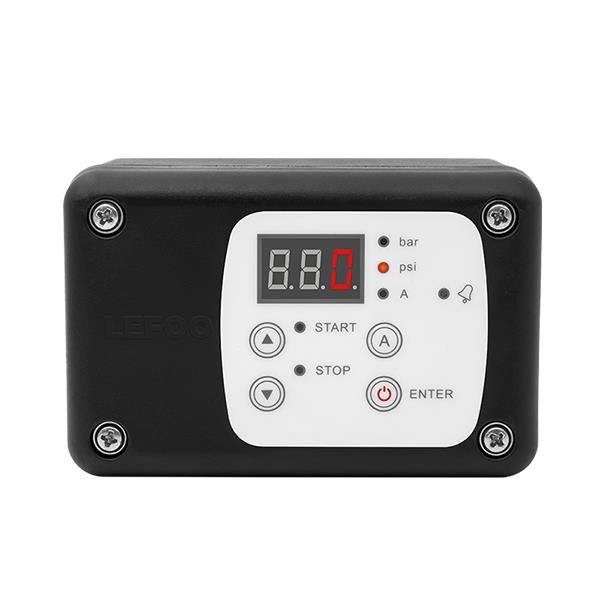

LFDS62采用高可靠性陶瓷芯體進行壓力測量，信號由后端電路處理后顯示，并根據壓力變化自動控制繼電器輸出。該產品采用全工程塑料外殼設計，通過按鍵可設置開關壓力和額定電流，LED實時顯示當前壓力也可切換顯示輸出電流，同時具有過流保護功能。當用于水泵系統時可開啟干抽報警以保護電機。另外按照現場實際需求可開啟快速循環報警功能，避免電機頻繁啟停。該產品具有抗震動操作簡單，穩定性強、顯示清晰等特點。適用于空壓機、水泵及其它壓力控制系統。
技術參數
|
量程 |
常規款0~10bar 高壓款0~16bar |
|
過載壓力 |
1.5倍的額定壓力 |
|
精度 |
士1%F.S |
|
工作溫度 |
-10℃~50℃ |
|
存儲溫度 |
-20°℃~60℃ |
|
介質 |
與1Cr18Ni9Ti、尼龍、氟橡膠或丁腈橡膠兼容的氣體或液體 |
|
輸出方式 |
交流電輸出，輸出電壓與供電電壓一致 |
|
供電電源 |
110~220VAC |
|
防護等級 |
IP55 |
|
壓力接口 |
NPT1/4、G1/4內螺紋 |
|
壓力形式 |
表壓G |
|
代 碼 |
指示燈 |
故障原因 |
說明 |
|
A01 |
o |
干運行(通過電流判斷) |
1.當連續三次檢測到輸出電流小于額定電流的10%時，判定為該故障 2.當出現故障后可以按確認鍵清除故障 |
|
((o)) |
|||
|
A11 |
o |
干運行(通過壓力判斷) |
1.當壓力持續小于設定的干運行壓力達到設定的時間，判定為該故障 2.按確認鍵或者壓力大于設定的最低工作壓力故障被清除 |
|
A02 |
0 |
過流 |
1.當過流發生以后，指示燈開始閃爍。此時控制器會在關閉后會嘗試重新輸出，指示燈常亮，一直重復4次以后，判定為過流故障，指示燈快速閃爍 2.按確認鍵故障被清除 |
|
((o)) |
|||
|
A04 |
|
快速循環 |
1.這個故障檢測功能可以在基礎菜單中(rc0)關閉 2.當基礎菜單設定為rc1時，輸出以前會增加一個延時時間 3.當基礎菜單設定為rc2時，直接關閉輸出 4.按確認鍵清楚故障 |
|
A05 |
|
傳感器故障 |
|
