概 述

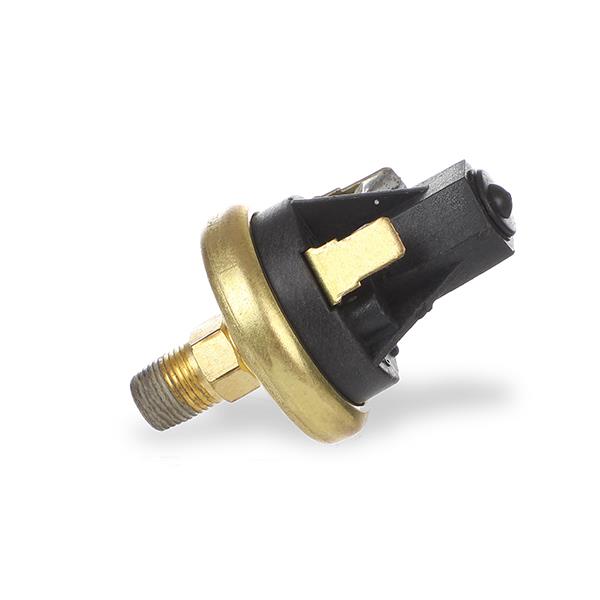

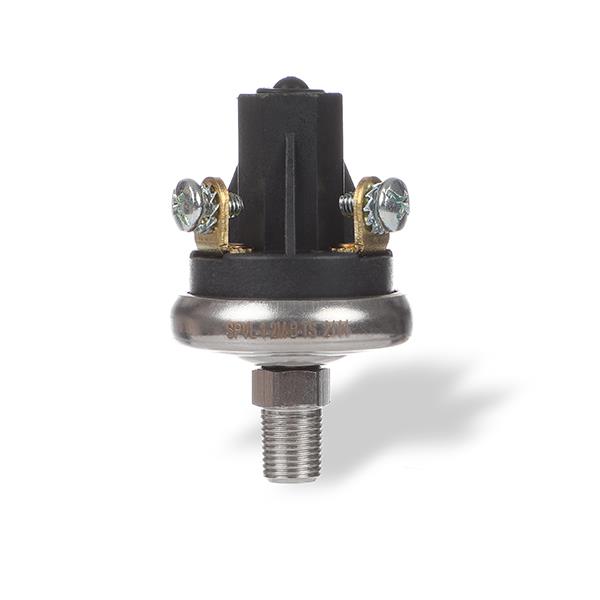

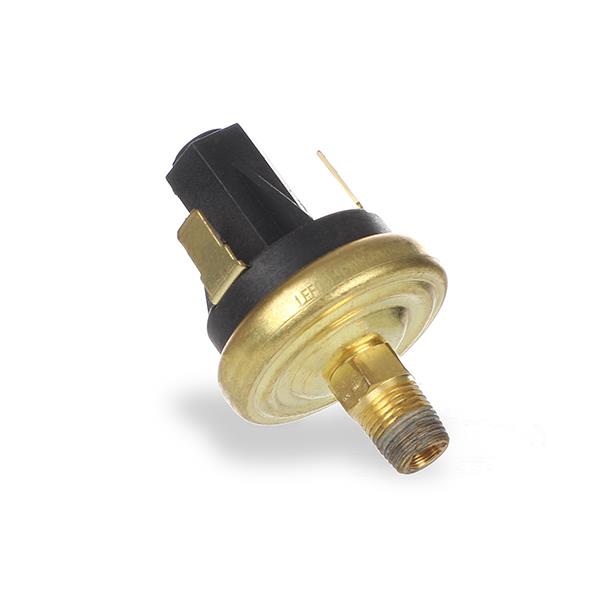

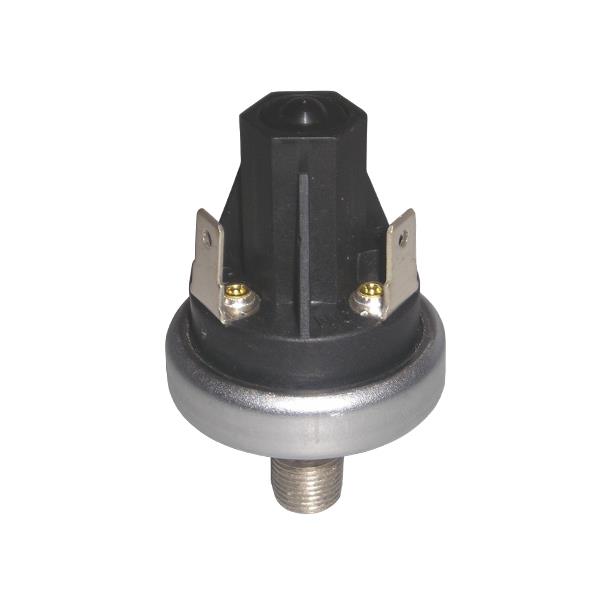

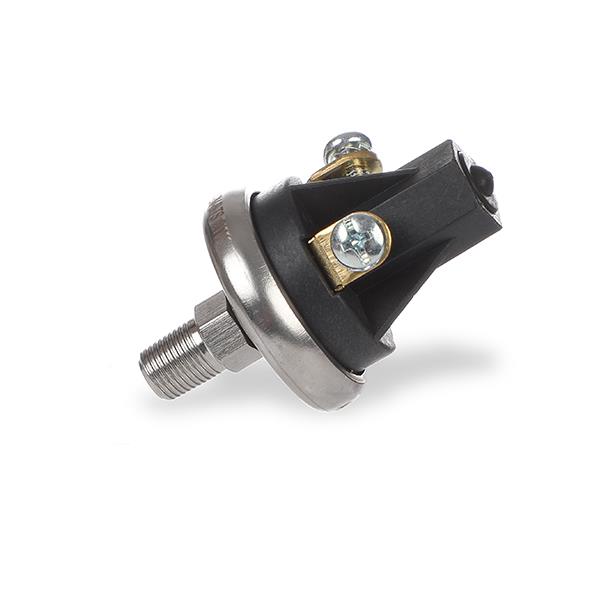

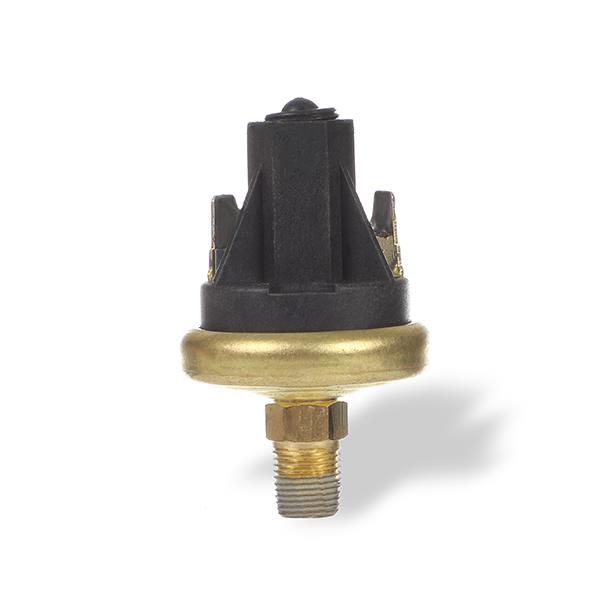

LF20H無壓差高壓開關是一款專門設計用于在惡劣環境中承受高壓工作的壓力開關，該開關具有結構緊湊，高效率的特點。由于獨特的內部結構，使得LF20-H壓力開關能應對各種系統的苛刻要求。LF20-H壓力開關經工廠設定，現場可調。該壓力開關采用聚酰亞胺膜片，也可以根據介質的要求，選擇其它膜片。標準的LF20-H壓力開關采用6.35mm插片接線方式，也可以依據客戶要求采用#8-32螺絲連接或其它接線方式。LF20-H壓力開關是LF20型壓力開關的高壓改進型。與LF20相比，LF20-H具有耐更高壓力的特性。
技術參數
|
型號 |
LF20H |
|
壓力設定范圍 |
工廠設置從10-400psi |
|
測量介質 |
空氣、水、制冷劑、機油、潤壞油及其他類似碳?xì)淙A化合物 |
|
最大工作壓力 |
500psi |
|
耐壓 |
2000psi |
|
破裂壓力 |
3000psi |
|
工作溫度 |
-40~+120℃ |
|
開關形式 |
直接動作簧片觸點 |
|
電器參數 |
0.5A-250VAC 1A-28VDC |
|
接線端子 |
#8-32螺釘或1/4”插片 |
|
接口 |
1/8-27NPT外螺紋;1/4-27NPT外螺紋;G1/8外螺紋;G1/4外螺紋 |
|
電氣回路 |
單刀單擲;單刀雙擲 |
LF20-H訂貨編號
|
LF20-H-4 1 2 1 1 1 -175psi |
|
A B C D E F 壓力設置：175psi |
|
編碼 |
壓力設定范圍 |
電氣回路 |
底座材料 |
接口(外螺) |
接線端子 |
罩蓋 |
|
0 |
/ |
/ |
/ |
/ |
|
無罩蓋 |
|
1 |
10-35psi±3psi |
B單刀單擲-常閉 |
/ |
D 1/8NPT |
E 1/4直插端子 |
F罩蓋A |
|
2 |
35-75psi±7psi |
單刀單擲-常開 |
C/ |
1/4NPT |
#8-32螺絲 |
罩蓋B |
|
3 |
75-150psi±10psi |
單刀雙擲 |
不銹鋼 |
R1/8 |
帶接線 |
環氧樹脂封裝 |
|
4 |
A 150-250psi±20psi |
單刀單擲-常開(可調壓差) |
/ |
R1/4 |
/ |
/ |
|
5 |
250-400psi±50psi |
單刀雙擲(可調壓差) |
/ |
G1/8 |
/ |
/ |
|
6 |
/ |
/ |
/ |
G1/4 |
/ |
/ |
|
7 |
/ |
/ |
/ |
其它 |
/ |
/ |
