概 述

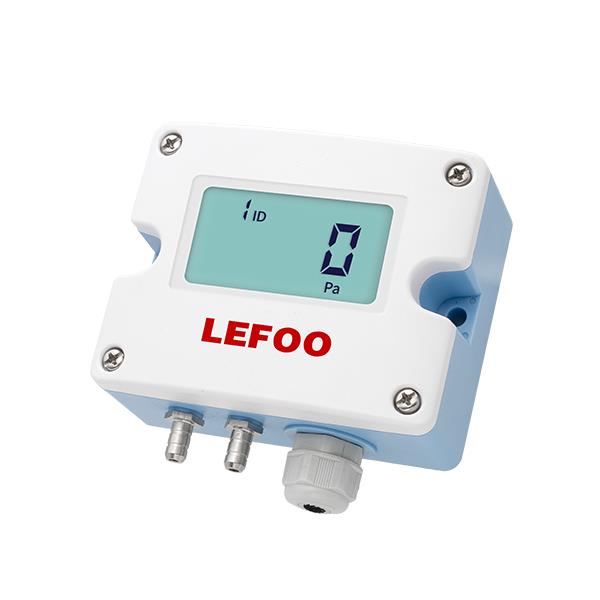

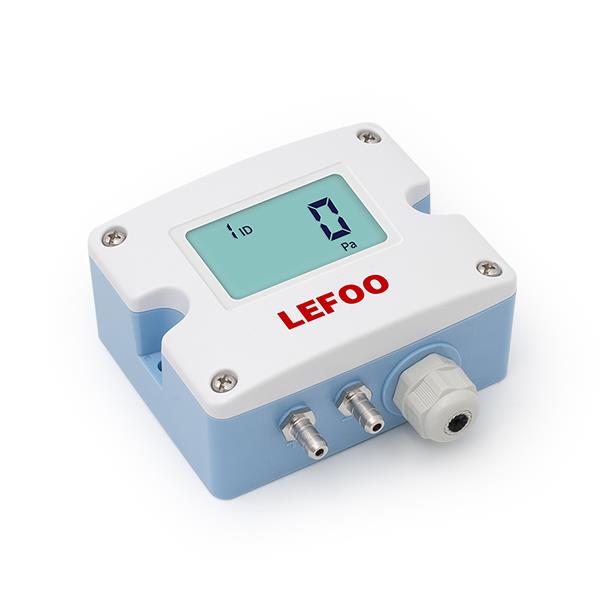

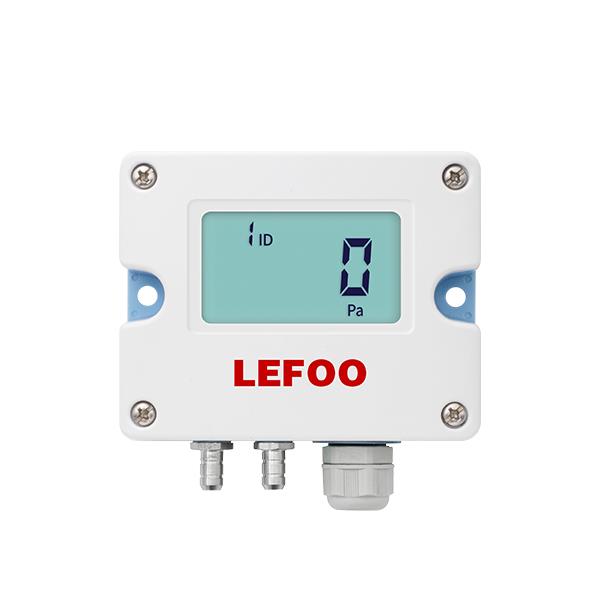

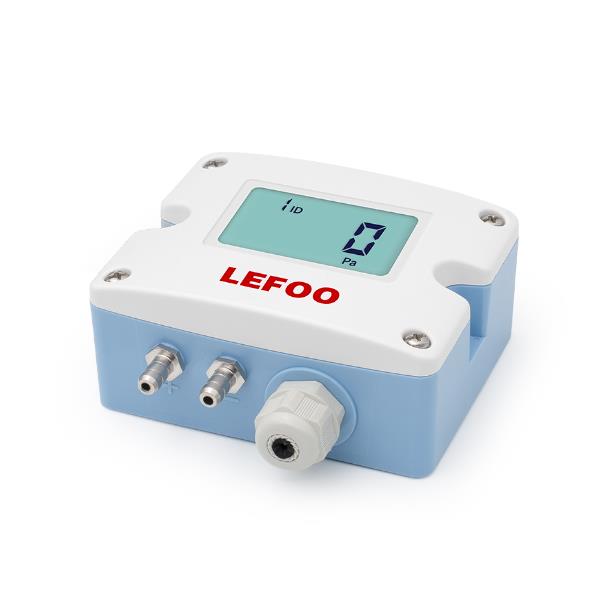

LFM53系列微差壓變送器采用熱式微壓芯體,利用傳感器芯片集成的微流路,通過檢測熱氣流流量的變化檢測氣壓。LFM53具有過載能力強、抗電磁干擾能力強、測量量程寬、多信號輸出等特點,廣泛應用于空氣或中性氣體的檢測,如暖通空調、過程控制、環境控制、潔凈室,或其它需要微差壓檢測的系統。
技術參數
測量介質
干燥空氣和中性氣體
壓力量程
±25Pa,±50Pa,±100Pa
過載壓力/爆破壓力
過載壓力:7kPa爆破壓力:20kPa
精度
±25Pa:±1Pa ±50Pa:±1%F.S ±100Pa:±0.5%F.S
工作溫度
-20℃~70℃
補償溫度
-10℃~60℃
存儲溫度
-40℃~80℃
防護等級
IP65
電氣連接
四線制
六線制
輸出信號
RS-485
4~20mA&0~10VDC
供電電源①
9-30VDC/24VAC±20%
12-30VDC/24VAC±20%
通訊
RS-485標準接口,Modbus RTU協議
認證項目
ROHS認證,歐盟CE認證
電磁兼容性
EN 61326-1
①當RS485輸出型(非隔離型)產品使用交流電源時,需使用隔離24VAC電源。
機械參數
外殼材質
PC工業塑料
阻燃等級
UL94-V0
防護等級
IP65

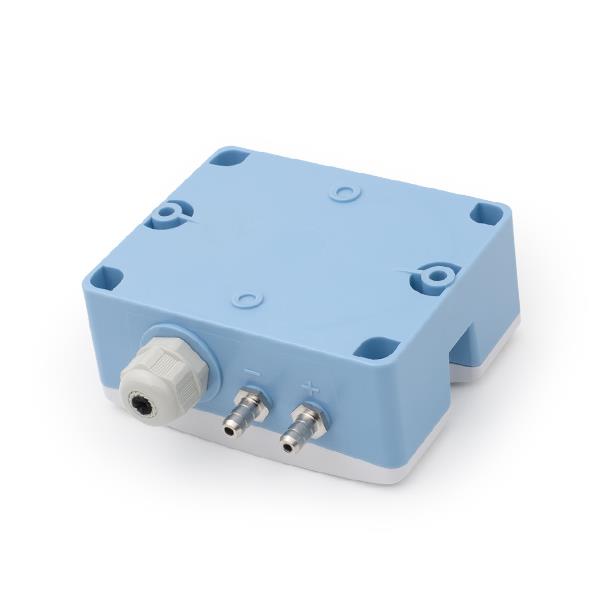

壓力接口
金屬倒刺接口06.2mm
電纜接頭
電纜最大直徑08mm
重量
200g
選型說明
代號及說明
備注
LFM53
型號
1
-25~25Pa
量程范圍
2
-50~50Pa
3
-100~100Pa
N
無顯示屏
顯示
O
有顯示屏
A
4~20mA和0~10VDC(同時輸出)
輸出類型
E
RS-485通訊
E1
RS-485通訊(帶隔離)
LFM53 1 0 E
選型舉例

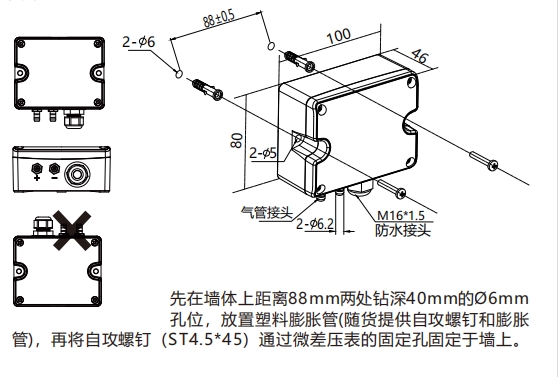

安裝方式
①撥碼開關未撥到位,下電重撥后重新啟動
①加載壓力是否超過爆破壓力直接沖壞壓力芯體;
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體);
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏;
④使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍0~70℃);
⑤有無在加壓情況下進行清零誤操作,如有則在確定無輸入壓力狀態下再次清零;
⑥有無對設置按鈕進行誤操作(設置按鈕有防誤操作機制,即設置點
壓力值必須從小往大遞增才能最后設置成功,需在高精壓力源下進
行校準設置,不推薦客戶自行校準,如因校準操作造成偏差,則需返廠重校)
3、壓?顯?值正常,?輸出模擬量或模擬量輸出不準問題與解決方法①檢查輸出線連接是否正常;
②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連)
③檢查負載電阻選用是否恰當。
4、零點壓?值有輕微漂移。
①待漂移穩定后進行清零操作。
如上述方法無法消除故障,則與廠家聯系!
*顯示-FULL/FULL代表當前壓力值超出該傳感器量程上下限!
