概 述
LFT2020衛生型平膜壓力變送器采用了高性能的充油擴散硅芯體,內部的專用集成電路將傳感器毫伏信號轉換成標準電壓、電流或485信號,可以直接與計算機接口、控制儀表、智能儀表或PLC等方便相連。壓力變送器的過程連接采用無菌卡盛式隔膜密封，廣泛應用于食品、乳品、化工和制藥行業。
技術參數
量程
-100kPa...0~10kPa...6MPa
過載壓力
1.5倍的額定壓力
精度①
±0.5%F.S
穩定度
<0.5%F.S/年
工作溫度
-20~85°℃
介質溫度②
-40℃~100℃/-40°C~150℃
被測介質
與316L不銹鋼、所選橡膠圈兼容的介質

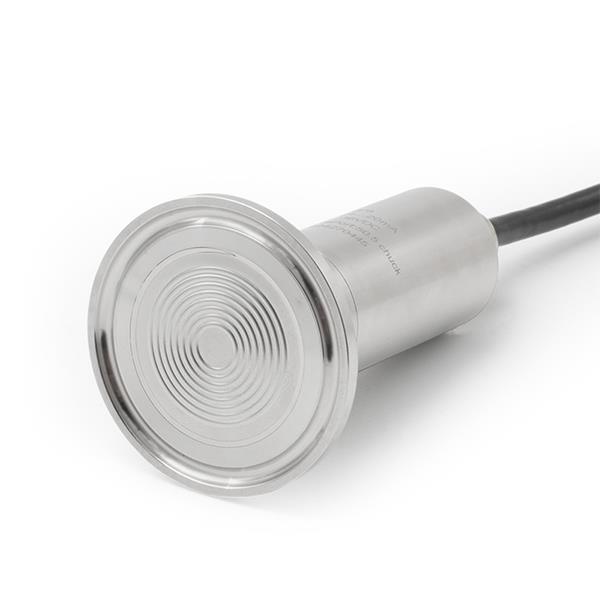

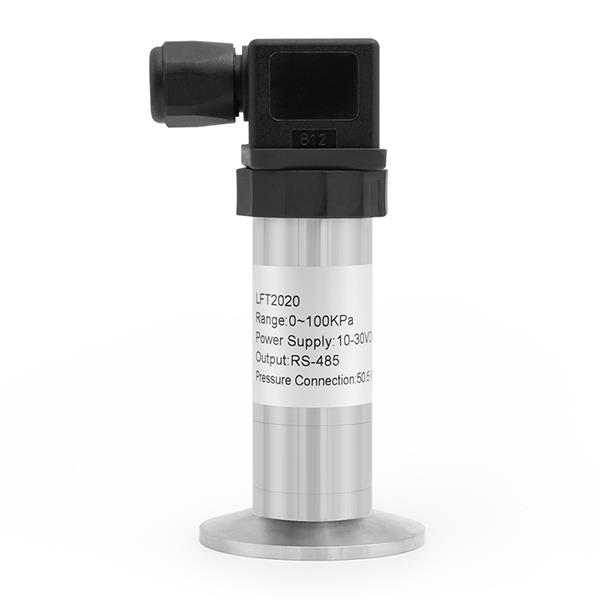

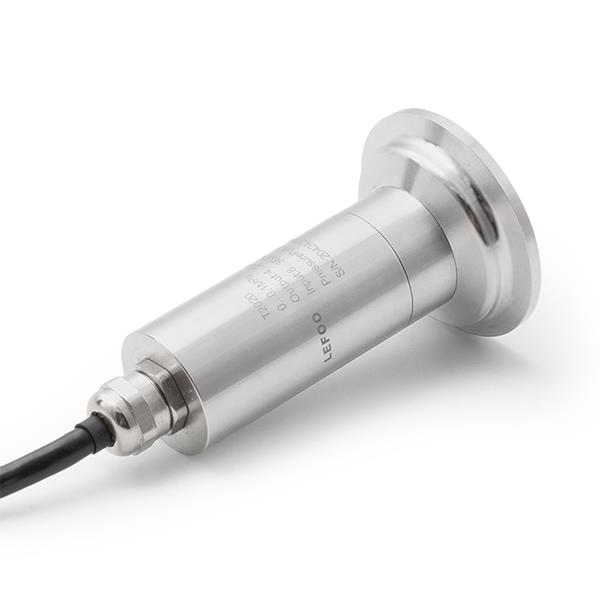

衛生型平膜壓力變送器
電氣性能
二線制
三線制
三線制
四線制
輸出信號
4~20mA
0.5~4.5V
0～10V
RS485
供電電源
8～36VDC
4.75~5.25VDC
12~36VDC
10~30VDC
電氣連接
DIN43650A(大赫斯曼),M12防水出線，M12航空接頭(四芯),GX12航空接頭(三/四芯)

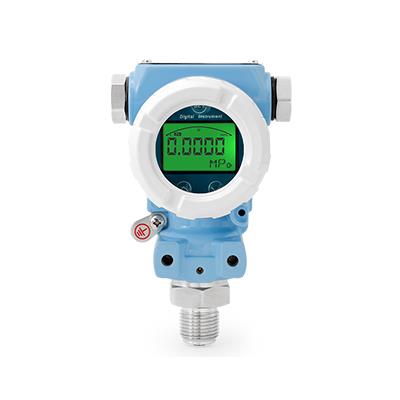

防爆款數顯衛生型平膜壓力變送器
電氣性能
二線制
三線制
四線制
輸出信號
4~20mA
0~10V
RS485
供電電源
10~36VDC
12~36VDC
10～36VDC
電氣連接
M20防水出線
外殼防護等級
IP54(GX12航空接頭(三芯/四芯)、IP65(DIN43650A、M12防水出線、M20防水出線、M12四芯航空接頭)
壓力接口
50.5mm卡盤
壓力形式
表壓G/絕壓A
認證項目
ROHS、歐盟電器安全標準CE
注①:在25°C測量，包含線性、重復性和遲滯的綜合精度；
注②:不帶散熱片為-40~100℃,帶散熱片為-40~150℃;
選型說明
代號及說明
備注
LFT2020
型號
量程
-100kPa...0～10kPa...6MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A4
A4=4-20mA(二線制)
輸出方式
V05
V05=0.5～4.5V(三線制)
V0
V0=0一5V(三線制)
V10
V10=0一10V(三線制)
RS
RS=RS-485(四線制)
0.5
0.5=0.5%F.S
精度等級
1.0
1.0=1.0%F.S
D1
D1=DIN43650A(大赫斯曼)
電氣連接
M
M=M12(M12防水出線)
C3
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
M20
M20防水出線(防爆款數顯)
K2
K2=50.5mm卡盤
壓力接口
N
不帶顯示(常規)
數顯選型
D1
常規款數顯③
D2
防爆款數顯
1.0
1.0=1m
出線長度
2.0
2.0=2m
LFT2020 0-10 B A4 1.0 D1 K2 N 1.0
選型舉例
