概述

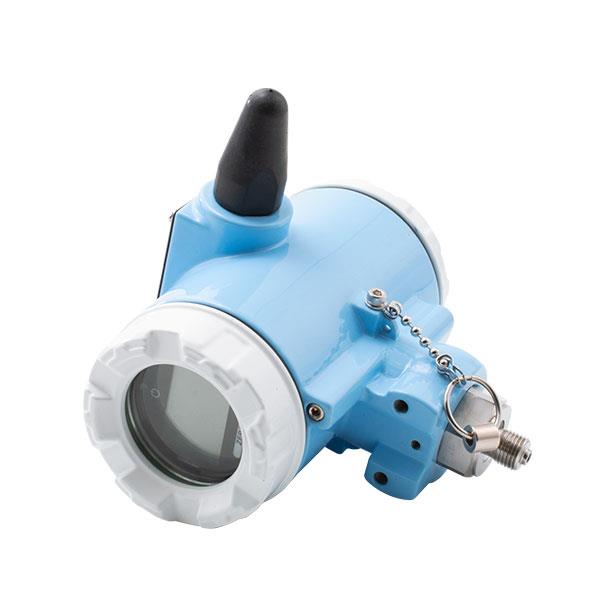

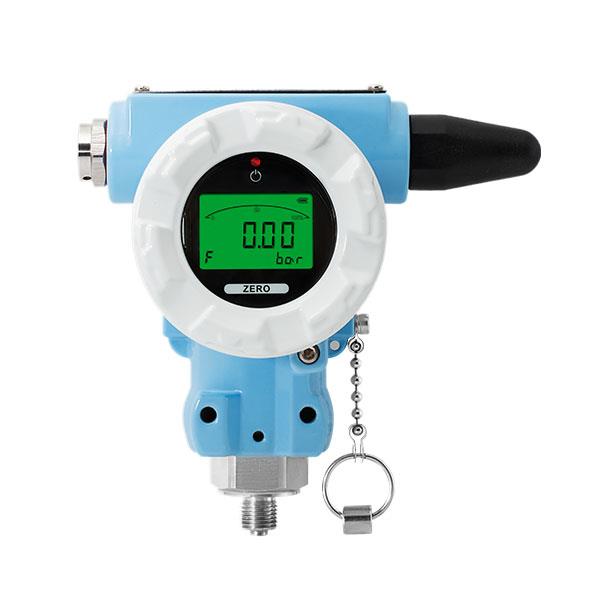

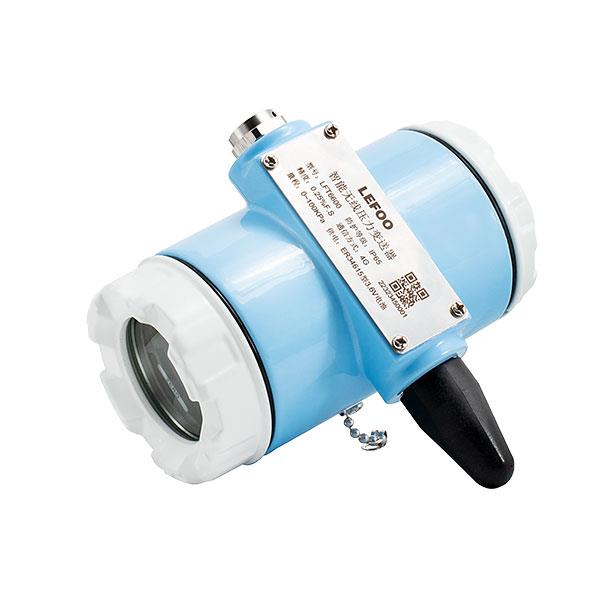

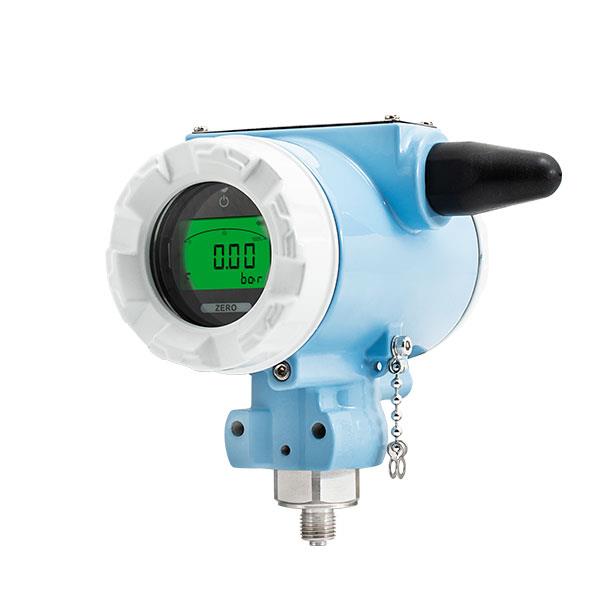

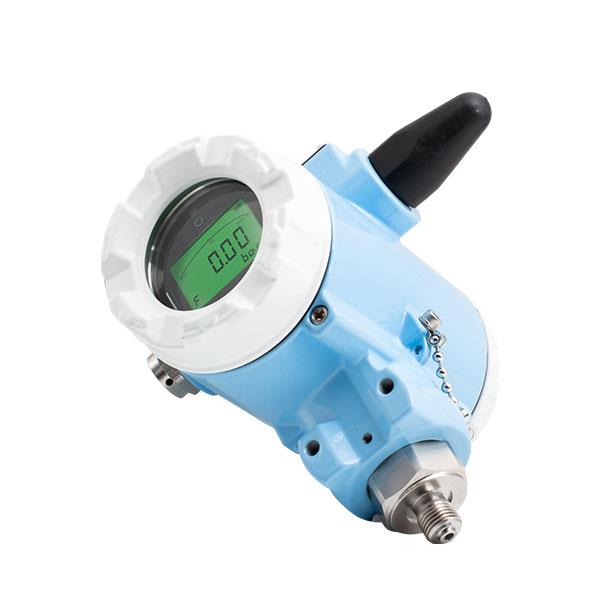

LFT6600無線壓力變送器是一款電池供電、具有無線通信功能的壓力變送器,具有低功耗、測量精度高、穩定性好等優點。本產品采用非接觸式面板交互,具有開關機、喚醒、手動清零功能,支持本地藍牙設置參數、固件升級、數據導出??蛻?hù)通過云平臺和微信小程序,實現對遠程儀表的數據查閱,采集數據自動存入數據庫,并生成報表和數據曲線方便后期進行統計、分析。
技術參數
壓力量程
-100KPa...0~5kPa...60MPa
精度
±0.5%F.S(-100KPa...0~5kPa...60MPa)
±0.25%F.S(-100KPa...0~10kPa...60MPa)
過載壓力
1.5倍額定壓力
壓力形式
表壓G/絕壓A
被測介質
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
工作溫度
-20℃~70℃
存儲溫度
-40℃~85℃(無電池)
供電
NB-loT:3.6V@19Ah(一次性鋰亞電池)
4G:3.6V@19Ah(一次性鋰亞電池)/10~30VDC
功耗
發送平均電流≤100mA@3.6VDC;休眠電流≤20uA@3.6VDC;
壓力接口
M20×1.5,G1/2,G1/4等
通訊方式
NB-loT/4G
通訊協議
MQTT
通訊頻段
NB-loT:B5/B8;
4G:全網通
SIM卡
Nano SIM(12.3mm×8.8mm×0.67mm)
天線類型
內置牛角天線/外置吸盤天線
配置方式
本地藍牙
按鍵
非接觸式面板交互
采樣周期
10~600秒可調,默認60秒
上報周期
1~1440分鐘可調,默認120分鐘
壓力報警
壓力上限、下限、動態變化閾值可設置
防護等級
IP65
重量
≈1.4kg
選型說明
代號與說明 |
備注 |
|||||||||||||||||||||
LFT6600 |
|
型號 |
||||||||||||||||||||
|
|
量程 |
-100KPa...0~5kPa...60MPa |
量程 |
||||||||||||||||||
|
|
K |
K=kPa |
P |
P=PSI |
計量單位 |
||||||||||||||||
M |
M=MPa |
B |
B=bar |
|||||||||||||||||||
|
|
0.25 |
0.25=0.25%F.S(量程≥10kPa) |
精度等級 |
||||||||||||||||||
0.5 |
0.5=0.5%F.S |
|||||||||||||||||||||
|
|
NB |
NB=NB-|oT |
通訊方式 |
||||||||||||||||||
4G |
4G=4G |
|||||||||||||||||||||
|
|
E |
E=電池供電(3.6V@19Ah一次性鋰亞電池) |
供電方式 |
||||||||||||||||||
D |
D=電源供電(10~30VDC),僅限4G款 |
|||||||||||||||||||||
|
|
A1 |
內置牛角天線 |
天線類型 |
||||||||||||||||||
A2 |
外置吸盤天線(天線長度3m) |
|||||||||||||||||||||
|
|
S1 |
含1年有效期中國移動物聯網卡 |
SIM卡 |
||||||||||||||||||
S2 |
自備SIM卡(需開通數據流量服務) |
|||||||||||||||||||||
|
|
M |
M=M20*1.5 |
G2 |
G2=G1/2 |
壓力接口 |
||||||||||||||||
G |
G=G1/4 |
|
|
|||||||||||||||||||
|
|
|||||||||||||||||||||
LFT6600 0~60 B 0.25 NB E A1 S1 M |
選型舉例 |
