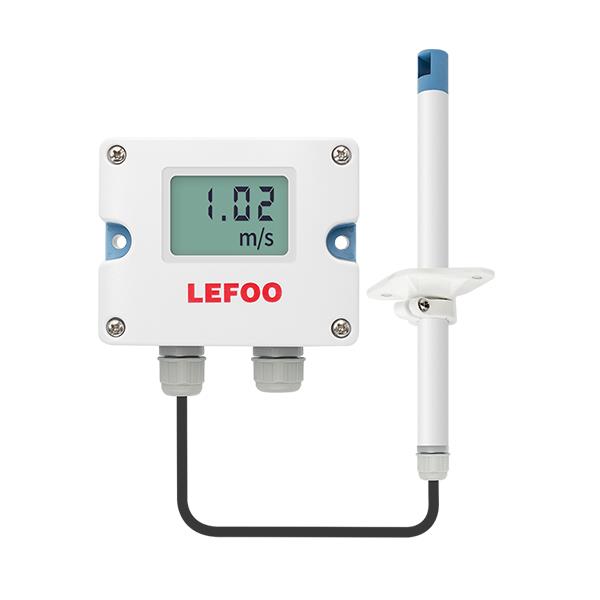

概 述
LFS11系列微風速變送器專為精確測量微風速而設計,在風速低于0.15m/s的應用場景下仍有較高的測量精度,具有測量精度高、穩定性好,環境適應性強等特點,是層流控制和特殊通風應用的理想選擇,主要應用于醫療機構、實驗室、制藥工業等關鍵環境。
技術參數
工作電壓
12-30VDC/24VAC (±20%)
量程
0-1m/s,0-1.5m/s,0-2m/s
精度
±(0.04m/s+3%of mv)(20℃,45%RH和1013hPa)
輸出方式
RS485/Modbus,0~10VDC/4~20mA (電流電壓雙輸出)
輸出負載
≤250Ω(電流輸出),≥5KΩ(電壓輸出)
工作溫度
-10 - +60℃
存儲溫度
-20 - +80℃
顯示
可選LCD顯示,帶單位顯示和背光
防護等級
IP65,IP20(探頭)
外殼材料
外殼PC、PA6(探頭)
選型說明
型號
LFS11-
微風速變送器
輸出
VI
0~10VDC/4~20mA
RS
RS485/Modbus
安裝方式
1
風管型微風速變送器
2
分體型微風速變送器
顯示
D
帶顯示
N
無顯示
一、接線說明
二、安裝說明
安裝法蘭尺寸

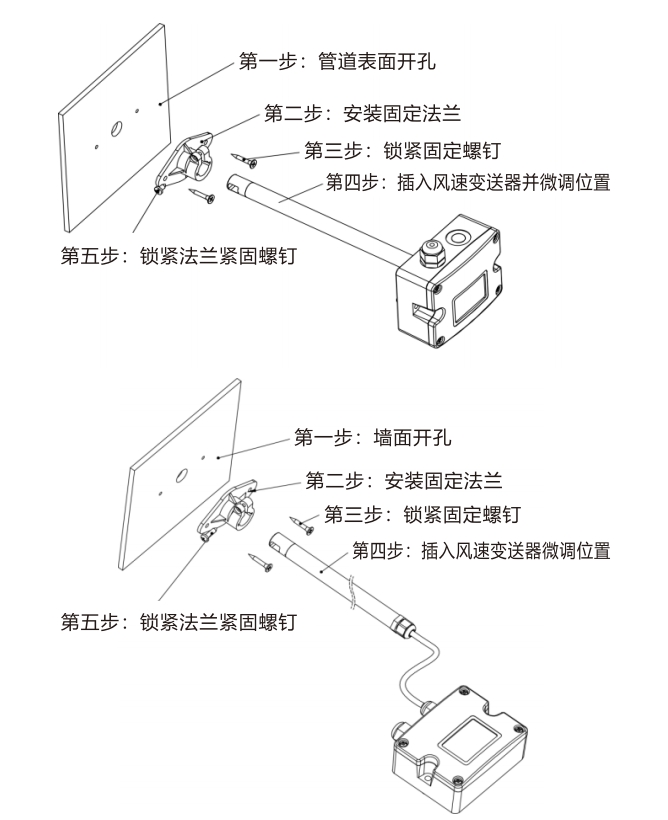

1.LFS11風速變送器建議使用法蘭附件安裝,插入深度可調節。用二個螺絲固定安裝法蘭在風管上,法蘭上的螺絲可以鎖緊插入的探頭。風管開孔為φ15.5mm.探頭安裝完畢后要對風管做好密封,以免漏氣。
2.風管安裝時,特別注意進風口與管道內部風速流向一致,傳感器與風速流向平行。
3.打開上蓋,通過防水接頭將電源線及信號線接入底盒內,根據接線圖完成接線,并將上蓋安裝回原樣。要注意防水接頭與底盒的密封(有密封圈),和上蓋與底盒的密封(有密封圈),以使整體防護等級達到IP65。
4.請勿觸摸或摩擦傳感器探頭,請勿使用任何機械工具進行清潔。
